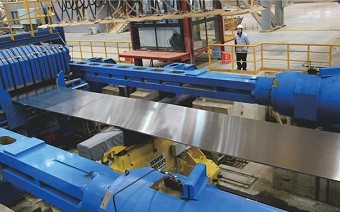

7075-T651铝板，7075预拉伸铝板的缺陷及其产生的原因：

(1)拉伸量超标

(2)残余应力消除不当
      通常是由于各个钳口夹持不均匀拉伸前板料局部波浪过大，有限的拉伸量不足以消除该区域的残余应力拉伸速度不平稳，产生新的不均匀应力分布锯切工序对拉伸板的两端头和两侧边切除的尺寸过小。因此，保持良好的热轧板形、规范的拉伸过程和正确选择锯切尺寸是取得良好拉伸结果的重要条件。

(3)拉伸过程中断片
      7075铝板拉伸过程中断片通常是熔体质量不好，内部夹渣、疏松严重等导致拉伸断片热轧道次加工率分配不合理，使其7075厚板的表面层和心部的变形不均匀，导致心部残留严重的铸态过渡夹层从而可引起拉伸断片由于热轧板边部缺陷，如开裂、裂纹和夹渣等，引起拉伸断片。

(4)拉伸滑移线

      拉伸滑移线是由于拉伸量过大$拉伸前的整平工序的压光量过大指压光矫直的加工方式)淬火拉伸一淬火一拉伸的多次重复生产。
